Manual Técnico de Operação

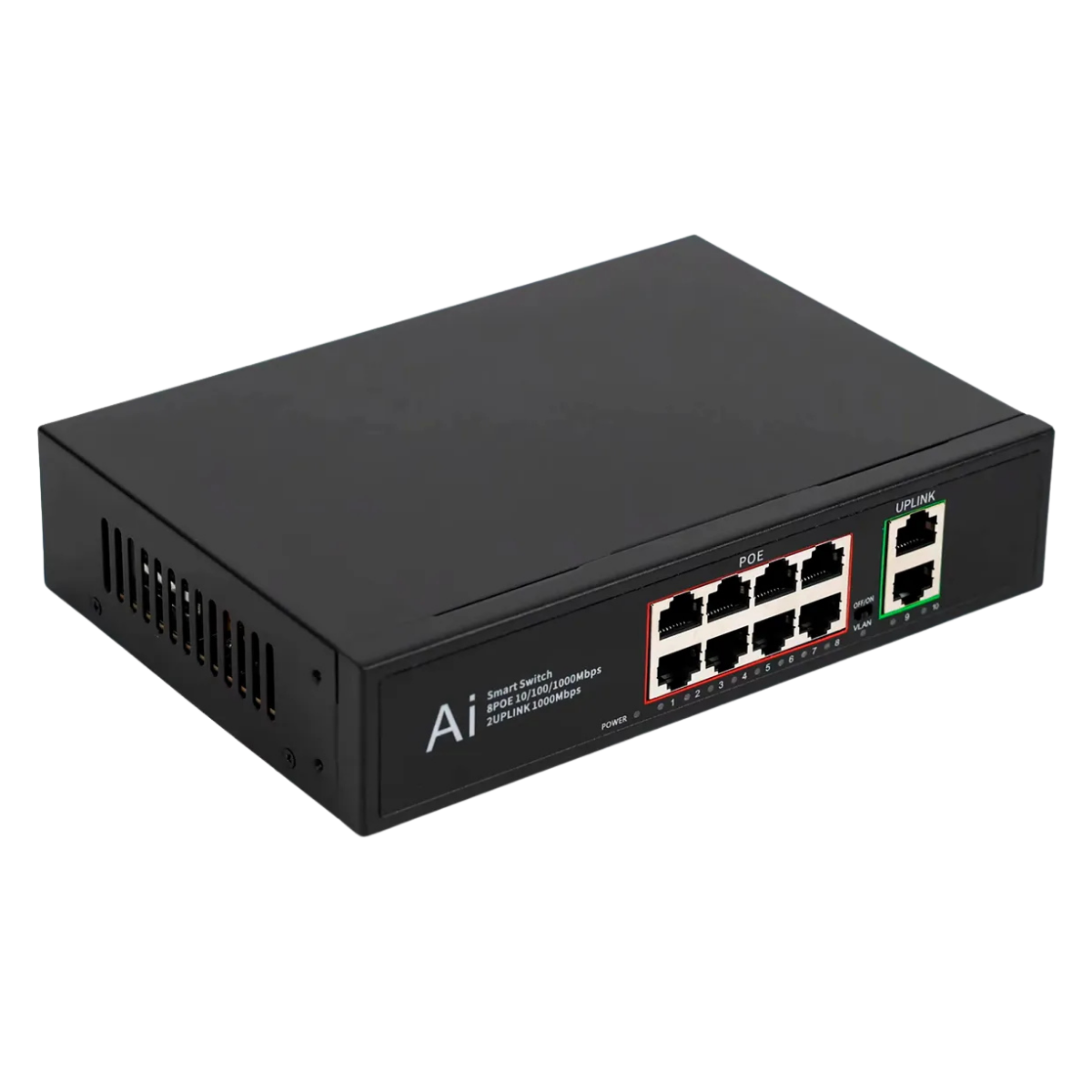

Hub PoE Gigabit 8+2 Dorn V1.0
Este guia descreve os princípios operacionais, a arquitetura física e as orientações de instalação lógica para a correta implementação do switch Power over Ethernet (PoE) em ambientes de CFTV IP, Telefonia e Redes de Acesso Sem Fio.
1. Conteúdo da Embalagem (Package List)
Ao receber o equipamento, verifique se todos os itens estruturais abaixo estão presentes na caixa para garantir a instalação adequada.
Unidade Principal
1x Switch PoE Gigabit 8+2 Dorn
Documentação
1x Guia do usuário
Certificação
1x Cartão de garantia
Energia
1x Cabo de alimentação AC
2. Visão Geral do Hardware e Tecnologia
O Switch PoE fornece energia e dados a partir de um único ponto através de um cabo Cat-5 simples. Este equipamento atua de forma autônoma na detecção dos dispositivos conectados e suas necessidades energéticas e de velocidade.
Algoritmo Avançado de Auto-Sensing
Equipado com chips inteligentes, o switch identifica se o dispositivo terminal (PD) requer padrão IEEE 802.3af (15.4W) ou IEEE 802.3at (até 30W). Ele jamais enviará carga elétrica nociva para equipamentos que não suportam PoE (como PCs convencionais ou roteadores comuns). A função Auto Uplink ajusta de forma imperceptível a velocidade, o duplex e o tipo de cabo (MDI/MDIX).
Topologia de Portas Frontais
| Portas Físicas | Descrição e Uso Previsto |
|---|---|
| Portas 1 a 8 10/100/1000Mbps RJ45 POE |
Portas de acesso para os dispositivos de ponta (End Devices). Fornecem energia (até 30W/porta) e dados. Compatível com fiação PoE pares 1/2+, 3/6- ou 4/5+, 7/8-. |
| Portas 9 e 10 1000Mbps RJ45 UP-Link |
Portas estritas de comunicação de dados de alta velocidade. Com um Backplane de 20Gbps full duplex, Buffer de 48KB e latência <20ms, garantem que o tráfego pesado das 8 câmeras flua sem gargalos. |
3. Segurança e Isolamento (VLAN Mode)
Um dos recursos mais importantes para cenários de CFTV (câmeras de segurança) ou redes de acesso público é a função de VLAN por hardware disponível neste switch.
Isolamento de Tráfego entre Portas (1-8)
O Problema (Sem VLAN)
Em um switch comum, se um vírus de broadcast se infestar na porta 2, o pacote maligno será replicado para as portas 1, 3, 4, etc. Isso consome banda, reduz a velocidade da rede e pode derrubar o feed das câmeras de segurança.
A Solução (Modo VLAN Ativo)
Quando o modo VLAN é habilitado para as portas 1 a 8, ocorre um isolamento lateral. O dispositivo conectado na Porta 1 não consegue enxergar ou pingar o dispositivo da Porta 2. Todos os equipamentos das portas 1-8 comunicam-se EXCLUSIVAMENTE com as portas UP-Link (roteador/servidor), bloqueando broadcast storms e infecções cruzadas de vírus.
4. Exemplo de Topologia e Endereçamento (IPs)
Embora o switch atue na Camada 2 (Layer 2) do modelo OSI e opere transparentemente sem exigir configurações complexas de IP nele mesmo para ligar a rede, abaixo ilustramos uma arquitetura padrão de organização de sub-rede utilizando as faixas IP citadas na documentação.
192.168.1.1
Conectado na porta Gigabit UP-Link do Switch. Distribui internet e gere o DHCP geral.
192.168.1.16 | 192.168.1.17
Exemplo de IPs estáticos atribuídos aos switches de gerência, NVRs de câmeras ou interfaces administrativas de infraestrutura na rede local.
Dispositivos que recebem a energia PoE ativada pelo algoritmo inteligente e transmitem dados simultaneamente para o sistema central.
5. Avisos de Engenharia e Instalação Física
- Fornecimento Constante: Assegure-se de usar a entrada AC 110–240V (Bivolt) nativa. O equipamento possui proteção contra sobrecorrente incorporada, mas recomenda-se instalação em rede elétrica estabilizada e aterrada.
- Qualidade do Cabeamento: Para atingir a transmissão em Gigabit e aproveitar o Backplane de 20Gbps, utilize obrigatoriamente cabos de rede de Puro Cobre (Categoria Cat-5e ou Cat-6).
- Ambiente Operacional: A carcaça metálica (202x140x45 mm) atua como dissipador térmico passivo. Evite instalá-lo em prateleiras fechadas sem circulação de ar ou empilhar vários switches uns sobre os outros sem ventilação forçada no rack.
- Diagnóstico LED: Utilize o painel frontal para monitoramento rápido. Verifique os LEDs de Power, Max PoE, Link, Activity, Speed, PoE ativo e erro para debugar conexões instantaneamente sem a necessidade de softwares externos.
