Manual do Usuário

1. Controle Remoto e Funções Básicas

Pareamento de Novos Controles

1

Modo Reset Localize o botão de recuperação (Reset) na placa central.

2

Ativar Placa Pressione e segure o botão por 10 segundos até o LED acender.

3

Parear 1º Aperte qualquer botão do controle. A sirene emitirá 1 bipe (Sucesso).

4

Parear 2º Aperte um botão do 2º controle. Códigos antigos são apagados.

Funções de Operação

Travar (Armar Sistema): Pressione o botão do cadeado fechado 1 vez. As portas travam, a sirene emite 1 bipe e o sistema entra em alerta de roubo. O modo de aproximação (PKE) é pausado temporariamente.

Destravar (Desarmar Sistema): Pressione o botão do cadeado aberto 1 vez. As portas destravam, a sirene emite 2 bipes e o alarme é desarmado, reativando a leitura do PKE.

Modo Armado Silencioso (Mute-Arming): Pressione o botão de Mute (ou a combinação de Travar no seu controle) para fechar o carro sem som. O sistema arma; se alguém arrombar, a sirene NÃO tocará, apenas as luzes piscarão. Para sair, destrave e depois trave novamente.

Abertura Remota do Porta-Malas: Segure o botão do porta-malas (ou destravar) por 3 segundos. As setas piscarão 2 vezes. (Nota: O veículo deve ter motor elétrico na tampa; a saída do alarme é de pulso negativo).

Partida Remota do Motor: Obrigatório deixar o carro em ponto morto e freio de mão puxado! Segure o botão Start (Raio) no controle por 3 segundos. O sistema testará a ignição até 3 vezes. Se der certo, as portas trancam sozinhas.

2. Sistema PKE (Passive Keyless Entry)

O PKE é o coração da conveniência do Dorn P7C. Ele utiliza antenas de radiofrequência para detectar a presença da sua chave inteligente de forma contínua e segura. Sem precisar tirar o controle ou o celular do bolso, o veículo responde à sua aproximação de forma automatizada.

Arme Automático (Afastamento) Com o motor desligado, vire as costas e afaste-se cerca de 2 metros do veículo portando o controle. Aguarde 3 segundos: O sistema detectará o distanciamento, emitirá 1 bipe, trancará as portas automaticamente e ligará o alarme.
Desarme Automático (Aproximação) Ao retornar ao veículo com o controle no bolso, a central reconhecerá o sinal dentro do perímetro de segurança. Imediatamente, a sirene emitirá 2 bipes, destrancará as portas e desativará o sistema anti-roubo.

Modo de Economia Se o veículo ficar estacionado e sem uso por 2 dias completos, a função PKE é desativada sozinha para não drenar a bateria do carro.

Desativar PKE Manual Motor desligado: segure Travar + Destravar por 6s. Você ouvirá 3 bipes. O PKE está desligado.

Reativar PKE Manual Com o motor desligado, repita a operação: segure Travar + Destravar por 6s. Você ouvirá 1 único bipe.

3. Botão Start/Stop e Ignição

O botão de partida substitui a necessidade do tambor de chave tradicional. Ele atua como um gerenciador de energia de três estágios (ACC, ON e START). Equipado com um anel de LED azul, ele fornece feedback visual claro.

Atenção à Partida do Motor

Partida Normal: Com o carro desarmado, PISE NO FREIO e dê um toque rápido no botão. O motor ligará em 0.8s e o anel azul ficará aceso fixo. Solte o freio.
Partida Longa: Se o motor estiver com dificuldade de pegar (dias frios), pise no freio e SEGURE o botão Start por 3 segundos contínuos para forçar o motor de arranque.
Desligar o Motor: Com o veículo parado, PISE NO FREIO e aperte o botão 1 vez. O motor desligará e o anel apagará. (Alternativa: Sem pisar no freio, segure o botão por 3s).

3 Cliques de Energia (Sem pisar no freio)

Toque 1

Estágio ACC: Com o alarme desarmado e SEM pisar no freio, aperte o botão 1x. O anel azul pisca. Rádio e acessórios ligam.

Toque 2

Estágio ON: Sem pisar no freio, aperte novamente. O anel pisca, todo o painel de instrumentos acende.

Toque 3

Desligar: Sem pisar no freio, aperte pela 3ª vez. A energia do carro inteiro é desligada e o anel apaga.

4. Dia-a-Dia, Alertas e Emergências

Auto Central Locking

Ligue o carro e feche as portas. Aguarde 15 segundos. Ao pisar no freio de pé pela primeira vez para andar, as portas travarão sozinhas. Ao desligar a ignição no final da viagem, elas destravam automaticamente.

Modo Lavagem (Washing Mode)

Vai levar o carro ao lava-jato? Evite que o PKE fique travando/destravando. Com o motor desligado, pressione DESTRAVAR no controle por 3 segundos. Para sair, basta apertar TRAVAR 1 vez.

Timer da Partida Remota

Ligou o carro de longe mas não desceu? Após 10 minutos de motor ligado remotamente sem ninguém entrar no carro, o sistema desliga o motor sozinho para poupar combustível.

Memória e Alerta de Disparo

Se o carro for violado (ignição direta ou freio), a sirene dispara e o motor é bloqueado. Ao desarmar o carro posteriormente, a sirene emitirá 3 bipes seguidos para avisar do ocorrido.

Procedimento de Override (Desarme Manual de Emergência)

Use se você perdeu o controle, a bateria acabou e o alarme está disparando.

Entre no veículo (a sirene estará tocando) e localize o botão de "Reset/Recovery" escondido na fiação.
Pressione e mantenha o botão apertado por exatos 7 segundos contínuos.
O alarme vai parar. Atenção: se você não ligar o carro em 2 minutos, o sistema vai se armar novamente.

5. Controle Touch LCD e App AI CAR

Controle Inteligente Touch (Premium)

Para os modelos premium com tela LCD: Requer carregamento via cabo USB. A duração da tela é de ~30 dias. PKE Reserva: Se a tela apagar por falta de carga, o chip interno garante a função de aproximação (PKE) por mais 20 dias.

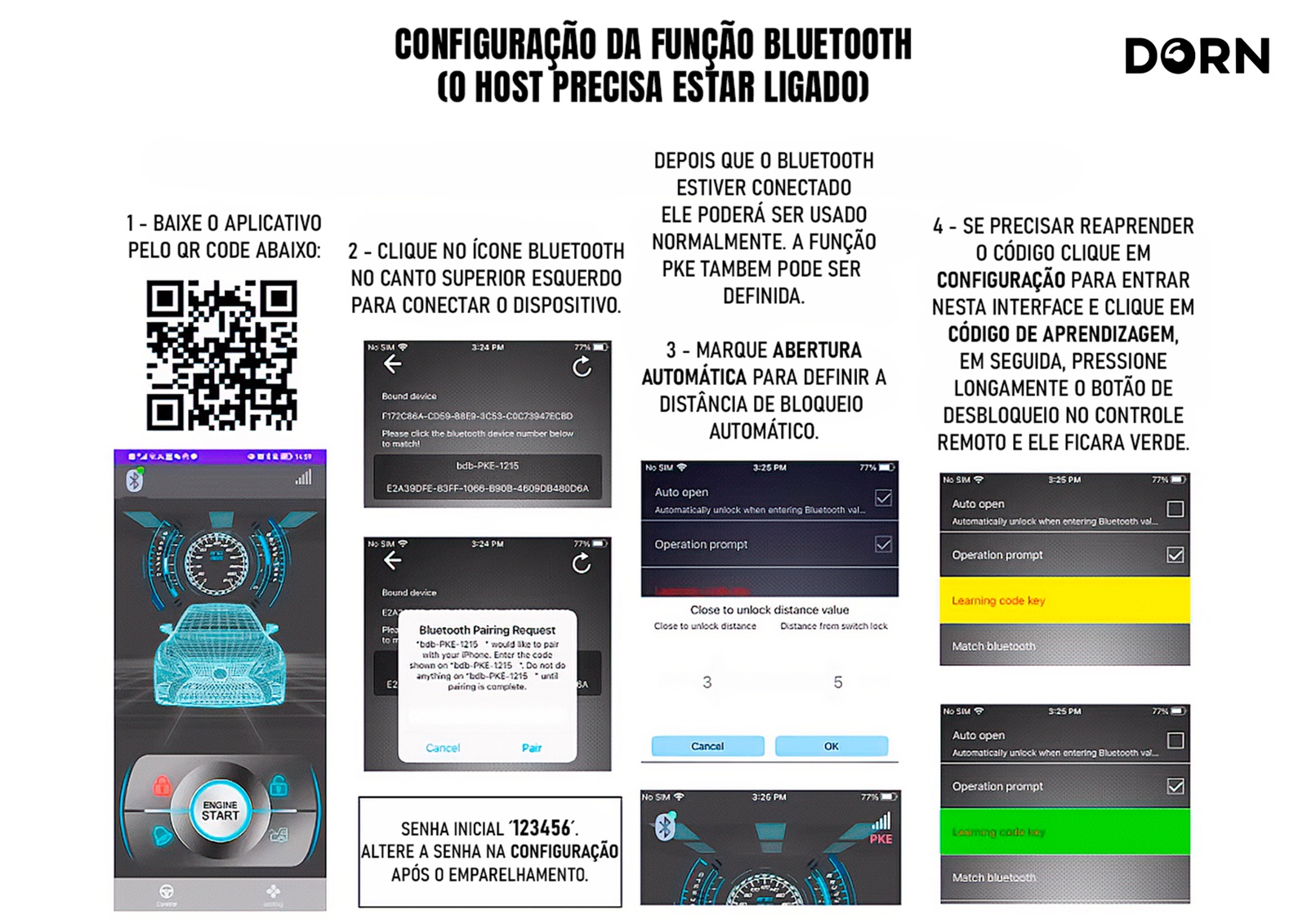

Configurações do Aplicativo "AI CAR" (Bluetooth)

Escaneie o QR Code na caixa para baixar. O menu de "Settings" abriga as funções vitais:

Match Bluetooth (Conexão Primária) Clique no topo esquerdo para conectar a central pela primeira vez. A senha inicial de fábrica é sempre 123456.
Change Password (Mudar Senha) - MUITO IMPORTANTE Para evitar roubos via Bluetooth, mude a senha padrão. Após alterar, o app será expulso da conexão. Reconecte IMEDIATAMENTE usando sua senha nova.
Automatic Switch Lock (PKE Mobile) Transforme seu celular em um PKE. Define as distâncias seguras do Bluetooth (Ex: Unlock -70, Lock -85) para destravar e travar automaticamente.
Bluetooth Coding / Matching Remote Serve para parear novos controles físicos através do App. Clique na opção, confirme e segure o botão DESTRAVAR do novo controle por 10s.

6. Diagramas de Instalação Técnica

ATENÇÃO: A instalação deve ser realizada por um profissional qualificado. O uso de multímetro é obrigatório para aferição das polaridades.

Chicote Principal (6 Pinos Grossos - Ignição)

Cor do Cabo	Polaridade	Função de Ignição
Vermelho (Red)	(+) Positivo	Direto da Bateria 12V (Linha elétrica sem chave).
Preto (Black)	(-) Negativo	Aterramento ao chassi / Terra.
Marrom (Brown)	(+) Positivo	Ignição ON2: Desliga a energia no instante exato da partida do arranque.
Azul (Blue)	(+) Positivo	ACC (Acessórios): Energia no Primeiro estágio da chave para rádio.
Amarelo (Yellow)	(+) Positivo	START: Energia acionada apenas no instante da partida.
Branco (White)	(+) Positivo	Ignição ON1: Mantém a energia firme enquanto o motor de arranque gira.

Chicote Secundário (6 Pinos Finos - Comandos)

Cor do Cabo	Polaridade	Comandos Externos
Amarelo (Yellow)	(-) Negativo	Sinal de abertura do Porta-Malas.
Preto (Black)	(-) Negativo	Sinal da Sirene/Alto-falante. (Jump na placa altera para +).
Branco (White)	(+) Positivo	Sinal do interruptor do Freio de Pé. VITAL para ignição e Auto Lock.
Marrom (Brown)	(+) Positivo	Detector da Bomba Injetora Apenas para receber sinal (Usado na partida remota).
Vermelho (Red)	(-) Negativo	Fio de destravamento (Unlock Line). Usa relés se o carro for pulso positivo.
Verde (Green)	(-) Negativo	Fio de travamento (Lock Line). Usa relés se o carro for pulso positivo.

7. Anexos e Esquemas Visuais

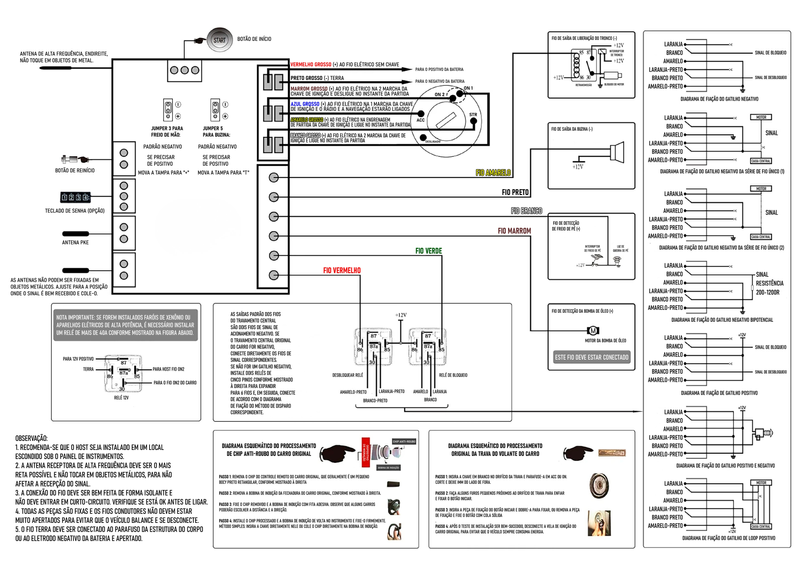

Consulte abaixo as ilustrações detalhadas do diagrama de instalação, teclado de senha e interface do aplicativo móvel. Clique nas imagens para baixar o arquivo original.
