DORN 360

Design All-in-One com 4 lentes de captura 360°, áudio imersivo, rastreamento inteligente de voz por IA e sistema completo de microfone e alto-falante.

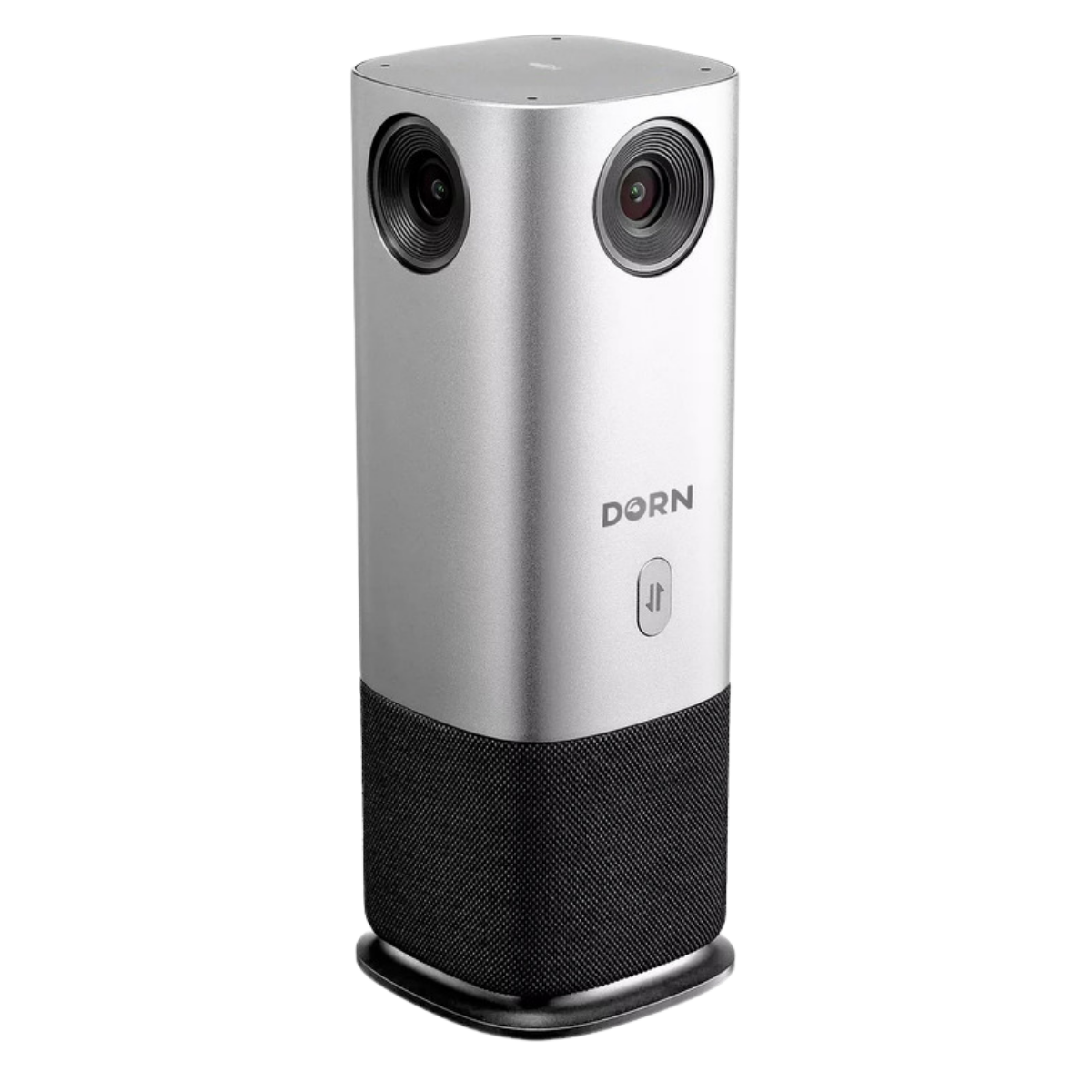

Dorn 360 Frontal

Especificações Técnicas

Sistema Óptico & Vídeo 360°

  • Lentes: 4 Lentes dispostas para captura panorâmica completa.
  • Modos de Exibição: Panorama (360°), Split (cima/baixo), Composição e Speaker 1/2 (Foco no Palestrante).
  • Controle ePTZ: Função de Panning embutida via painel touch.

Sistema Acústico & Inteligência

  • Captação de Voz: Conjunto de microfones integrados com detecção direcional ativa.
  • Alto-falante: Speaker de alta performance embutido na base.
  • Beamforming & IA: Anel LED indica a direção do som ativamente. Identifica o palestrante na sala em tempo real.

Conectividade & Requisitos

  • Portas Traseiras: USB Tipo-C (Dados) e porta de energia DC.
  • Sistemas Operacionais: Linux, Android, Windows (10/64bit) e Mac OS (10.15+).
  • Hardware Mínimo: 4GB de RAM (Recomendado 8GB para Mac) / Processador i5 4-core ou equivalente.

Conteúdo da Embalagem

  • 1x Câmera de Videoconferência Dorn 360
  • 1x Adaptador de Energia 12V 1A
  • 1x Cabo USB Tipo-A para Tipo-C (1m)
Documentação Completa

Manual de Operação

DORN 360

Este guia detalha os passos necessários para a correta instalação, identificação de alertas luminosos (LED), alternância de modos visuais e instruções de segurança para garantir a longevidade da sua Câmera de Conferência Dorn 360.

1. Inspeção e Componentes

Ao desembalar sua Dorn 360, verifique se todos os itens abaixo estão presentes para garantir uma instalação sem imprevistos e o funcionamento imediato (Plug & Play) do equipamento.

A Câmera (Unidade Principal)

Você encontrará o dispositivo Dorn 360 All-In-One. Ele abriga as 4 lentes panorâmicas e todo o sistema interno de captação de voz e reprodução de áudio. É o único hardware necessário sobre a mesa.

Cabos de Conexão e Energia

Acompanha um Cabo USB (Tipo-A para Tipo-C) de 1 metro, responsável por enviar vídeo e áudio para o computador. A caixa também inclui a Fonte de Alimentação 12V 1A exclusiva do produto para ligá-lo à tomada.

2. Estrutura Externa e Controles Físicos

Para preservar a qualidade da imagem 360° e operar a câmera de forma fluida, é fundamental entender a função de cada parte externa do equipamento.

Sensores Superiores e Botão Touch

  • As 4 Lentes de Vidro (Cuidado!)
    A Dorn 360 expõe suas lentes em todas as direções para capturar a sala inteira. Ela não possui tampa protetora. Manuseie pelo corpo do aparelho e nunca a deite sobre a mesa, pois os vidros podem riscar facilmente, o que não é coberto pela garantia.
  • Painel de Controle Sensível ao Toque
    Na superfície da câmera, você encontrará um botão "touch". Com toques curtos ou longos, ele permite alternar entre os diferentes layouts de vídeo (modos visuais) ou silenciar os microfones rapidamente para garantir privacidade.
  • Anel de LED Indicador
    Um círculo luminoso envolve a câmera. Ele muda de cor em tempo real para informar se o microfone está aberto, fechado, ou para apontar a direção exata de onde a voz está vindo.
  • Conjunto Acústico Integrado
    A base cilíndrica possui ranhuras por onde o som do alto-falante é emitido com alta fidelidade. Internamente, microfones estrategicamente posicionados filtram o ruído e focam na voz humana.

Painel de Conexões (Traseira)

Porta Para que serve?
Porta USB (Tipo-C)Responsável por trafegar o vídeo da sala em alta resolução e o áudio limpo diretamente para o seu computador (Host). É o cabo que conecta a câmera à reunião (Zoom, Teams, etc).
Porta DC (Energia)Entrada circular exclusiva para a fonte de energia de 12V. Assim que o cabo de energia for conectado à tomada, a câmera iniciará automaticamente.

3. Guia de Cores do LED (Privacidade)

A Dorn 360 avisa visualmente tudo o que está fazendo. Use as cores do anel de LED para ter certeza de que você e sua equipe têm privacidade na hora certa.

Luz Branca (Estado Padrão)

Ocorre assim que a câmera é ligada. Essa cor sinaliza que o sistema está pronto e os microfones estão abertos (captação ativa).

Luz Azul (Rastreamento Beamforming)

Quando alguém começa a falar, uma parte do anel acende em azul apontando para a direção da voz. É a inteligência artificial focando o microfone no orador.

Luz Vermelha (Microfone Mudo / Mute)

Ao tocar no botão touch da câmera, o anel todo fica vermelho. Isso significa que o microfone foi cortado com sucesso (total privacidade de áudio) e ninguém na reunião poderá ouvi-los.

4. Como Usar e Alterar as Câmeras Virtuais

Alternando os Modos de Vídeo

A câmera organiza os participantes de várias formas. Dê um toque curto no botão "Mode Switch" para avançar entre as 4 opções abaixo:

  1. Modo Panorama: Mostra a sala inteira em uma longa faixa achatada (360° total).
  2. Modo Dividido (Split): A tela é cortada ao meio. Em cima, quem está falando; embaixo, o panorama da sala.
  3. Modo Composição (Composed): Recorta pedaços da sala e coloca os participantes lado a lado em pequenos quadrados.
  4. Modo Palestrante 1 e 2: A IA corta todo o resto da sala e trava o vídeo focado apenas e exclusivamente em quem estiver falando.

Dica (Panning): Para ajustar a imagem manualmente da esquerda para a direita (Panning), mantenha o botão pressionado por 3 segundos ininterruptos.

Passos para Iniciar a Reunião

Não há necessidade de instalar drivers no primeiro uso. Basta seguir os passos:

  1. Ligue a câmera na energia (Cabo de força) e, em seguida, ligue o Cabo USB ao seu computador. A câmera emitirá a luz branca.
  2. Abra seu aplicativo de reunião preferido (Teams, Zoom, Google Meet, Webex).
  3. Acesse o menu de Configurações e clique na aba Vídeo / Áudio.
  4. Escolha a "DORN 360" como seu dispositivo de Câmera, de Microfone e de Alto-Falante. Pronto! Você já está transmitindo.

5. Dorn Studio (Software) e Atualizações

Se você deseja personalizar recortes finos, acessar a câmera de forma virtual avançada ou apenas manter a câmera sempre moderna, o software é seu maior aliado.

Para que serve o Dorn Studio?

O Dorn Studio age como uma "câmera virtual" no seu computador. Em vez de enviar uma imagem engessada para o Zoom, o Studio pega as 4 lentes da câmera e permite criar layouts complexos antes de enviar para a reunião. Ele também é a ferramenta oficial para checar se existem melhorias de inteligência artificial disponíveis para download.

Requisitos do Computador

Juntar o vídeo de 4 lentes em 4K exige um computador de boa performance. Certifique-se de usar:

  • Sistema: Windows 10/11 (64 bits), ou Mac OS 10.15 (e superiores).
  • Processador: Mínimo recomendado é um Intel Core i5 de 4 núcleos. Em ambiente Apple, utilize no mínimo um Macbook Pro ou Mac Mini modelo 2018.
  • Memória: Mínimo absoluto de 4GB de RAM, embora 8GB sejam fortemente indicados para não travar a imagem.

Como Atualizar o Aparelho

A atualização ocorre via cabo USB usando o Dorn Studio. Siga os passos com cuidado:

  • Abra o aplicativo e clique na aba Help (Ajuda) > Check Update (Verificar Atualizações).
  • Baixe o pacote "Camera Body Firmware" (Firmware do Corpo da Câmera) mais recente.
  • O sistema pedirá sua autorização para reescrever a memória da câmera. Aceite a operação.
  • Atenção Máxima: Enquanto a barra de progresso estiver carregando, não puxe o cabo da tomada nem o cabo USB. Isso pode inutilizar a placa-mãe.

6. Precauções e Termos de Uso

Leia com atenção antes do uso diário

1. Aquecimento Operacional é Normal

A câmera esquenta durante o processamento do vídeo em 4K e da Inteligência Artificial. Isso faz parte do funcionamento. Não cubra o dispositivo com tecidos ou papéis e mantenha-o longe de luz solar direta, aquecedores ou estufas.

2. Restrições de Privacidade (Uso Ilegal)

É terminantemente proibido usar este equipamento para gravação oculta, espionagem ou monitoramento de pessoas sem o devido consentimento. O comprador e usuário assumem 100% da responsabilidade cível e criminal sobre violações de leis de privacidade locais usando esta câmera.

3. Energia e Risco de Choque Elétrico

Use apenas a fonte original (12V 1A) da Dorn. Fontes piratas ou adaptadores genéricos podem causar incêndio ou queimar a placa da câmera. Não abra, não desmonte e não tente consertar a câmera sozinho.

4. Danos Acidentais e Umidade

Se houver derramamento de líquidos (café, água) sobre a câmera, ou se ela sofrer uma queda que quebre o vidro da lente, desligue imediatamente da tomada. Suspenda o uso e acione o suporte técnico autorizado.
