Dorn V200D Meetbar

Videoconferência 4K com e-PTZ, IA de rastreamento e microfone integrado. Simples, inteligente e eficiente para reuniões profissionais.

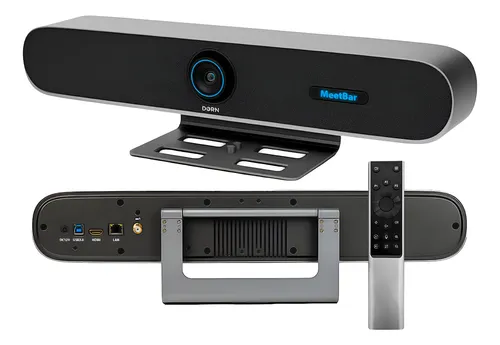

Dorn V200D Meetbar Frontal

Especificações Técnicas

Sistema Óptico

  • Resolução Nativa: Ultra HD 4K com processamento de imagem em tempo real.
  • Campo de Visão (FOV): Lente Grande Angular de 93.5° sem distorção severa.
  • Capacidade de Zoom: Motor ePTZ Inteligente de até 5X com aproximação sem perdas.
  • Redução de Ruído: Algoritmos 2D e 3D NR (Automático/Manual) para ambientes de baixa luminosidade.

Sistema Acústico

  • Captação Direcional: Matriz integrada de 8 microfones (8-Mic Array) com Beamforming.
  • Reprodução: Alto-falante de alta fidelidade embutido, otimizado para a faixa de voz humana.
  • Processamento DSP: Controle de Ganho Automático (Auto Gain) e Supressão Ativa de Ruído.

Conectividade e HDMI

  • Portas Traseiras: USB 3.0 (Interface Host Principal), Rede Ethernet (RJ45 Gigabit), DC Power (Energia).
  • Saída HDMI Direta: A porta HDMI tem função exclusiva para monitoramento local (visualizar o vídeo bruto da própria câmera).
  • Nota de Espelhamento: Para espelhar a tela do PC (reuniões do Teams, Zoom) para uma TV, é necessário usar o Hub USB Dorn para HDMI (vendido separadamente).

Inteligência Artificial

  • Speaker Tracking: Rastreamento vocal biométrico para focar instantaneamente em quem está falando.
  • Multi-Person Framing: Enquadramento automático e contínuo de todos os participantes na sala.
  • Cinemática: Efeitos de transição Instant Cut (Corte Rápido) e Smooth Transition (Suave).
Documentação Completa

Manual Técnico de Operação

Dorn V200D Meetbar V1.0

Este é o guia de referência absoluto e detalhado para a instalação, parametrização de conexões, configuração avançada via interface OSD, mapeamento de controle remoto e gestão profunda dos algoritmos de Inteligência Artificial da AI 4K All-In-One Meetbar.

1. Inspeção e Conteúdo da Embalagem

Ao receber sua Dorn V200D Meetbar, inspecione a caixa para garantir que todos os componentes de engenharia estejam presentes. A ausência de qualquer componente estrutural pode afetar a instalação Plug & Play.

Unidade Principal e Fixação

A caixa contém a câmera principal AI 4K All-In-One Meetbar. Para facilitar a implementação imediata, o suporte de mesa (desktop stand) articulado já vem pré-instalado e rosqueado firmemente na base da unidade. Também está incluído um resistente Suporte metálico de Parede (Wall Mount) em formato "L" para instalações corporativas suspensas.

Cabeamento e Controle

Acompanha um Controle Remoto IR de longo alcance, essencial para acessar os menus profundos da câmera. Na parte elétrica e de dados, inclui-se o Adaptador de Energia AC bivolt de alta estabilidade, um Cabo USB-B de 3 Metros de bitola grossa para transferência de dados 4K sem latência, e o Certificado de Conformidade (QC PASSED) para validação técnica.

2. Arquitetura Externa e Hardware

A Dorn V200D foi desenhada como um monólito tecnológico. Compreender o posicionamento de seus sensores é vital para uma instalação que não obstrua a Inteligência Artificial.

Anatomia do Painel Frontal

  • Câmera 93.5° Wide-Angle
    O coração óptico do sistema. Consiste em um conjunto de lentes de vidro multirevestido de altíssima fidelidade. Captura a sala inteira sem gerar aquele efeito indesejado de "olho de peixe" nas bordas.
  • Indicador LED Central
    Localizado logo acima/ao lado da lente, este anel luminoso interativo traduz o status elétrico e operacional do equipamento em tempo real, garantindo segurança sobre a privacidade da sala.
  • Alto-falante e Malha Acústica
    Uma densa malha frontal protege o sistema de reprodução de áudio de longo alcance, calibrado especificamente para a clareza da voz humana.
  • Matriz de 8 Microfones (8-Mic Array)
    Ocultos ao longo da carcaça frontal inferior, estes sensores captam áudio em 360° direcionalmente. Eles formam a base do rastreamento (Beamforming), triangulando matematicamente de onde vem a voz para orientar a câmera.

Painel de Conectividade Traseira

Todas as portas estão embutidas na traseira para gerenciamento de cabos invisível.

Interface Descrição Técnica da Porta
Porta USB 3.0Conector tipo USB-B. É a saída primária de dados. Transmite o feed de vídeo 4K sem compressão, o áudio dos 8 microfones para o computador Host e recebe o áudio remoto para os alto-falantes.
Porta HDMISaída física de vídeo direto do sensor de imagem da câmera, antes de passar pelo processamento USB. Usado estritamente para monitoramento local do que a câmera enxerga.
Porta Ethernet (RJ45)Conexão de rede local (LAN). Permite que administradores de TI acessem o firmware da câmera remotamente via protocolo IP estático através de um navegador web.
Porta DC PowerEntrada de energia. Deve ser utilizada exclusivamente com a fonte de alimentação homologada enviada na caixa para evitar danos aos circuitos ePTZ.

3. Guia Diagnóstico de LED e Privacidade

A Dorn V200D informa visualmente todos os seus estados de gravação, garantindo total controle sobre a privacidade nas reuniões executivas.

Verde Sólido (Standby)

O equipamento está energizado, mas em modo de repouso absoluto. Nenhuma imagem está sendo gerada ou transmitida para o cabo USB. Total privacidade visual garantida.

Azul Sólido (Em Operação)

O hardware foi "despertado" por um software Host (Teams, Zoom, Meet, OBS) e o sensor de imagem está ativamente capturando e transmitindo vídeo pela rede ou USB.

Vermelho Piscante (Mic Mute)

Alerta crítico de privacidade de áudio. A matriz de 8 microfones foi cortada eletronicamente via controle remoto. Nenhuma voz está sendo enviada para a reunião.

Flash Azul Singular

Feedback visual rápido indicando que o botão de mudança de "Modo de Inteligência Artificial" foi registrado e executado com sucesso pelo processador.

Vermelho Sólido Perene (Erro Crítico)

Indica uma falha interna severa no carregamento do firmware ou defeito de hardware nos motores ePTZ. Desligue da tomada por 60 segundos. Se persistir, acione o suporte técnico.

4. Engenharia de Instalação Física

O posicionamento físico da barra dita a eficiência da Inteligência Artificial. A câmera precisa de visão desobstruída para os rostos e a matriz de áudio não deve ser abafada.

Instalação sobre Superfícies (Mesa/Rack)

O suporte de mesa pré-instalado permite que a barra repouse sobre racks abaixo da TV ou diretamente na mesa de reuniões (ideal para Huddle Rooms).

Ajuste Mecânico de Inclinação (Tilt Manual)

A base de mesa não é rígida; ela conta com uma dobradiça de alta fricção projetada para suportar o peso da unidade estabilizada.

  • Tilt UP: Se a barra for posicionada muito baixo, force a unidade suavemente para cima.
  • Tilt DOWN: Se a barra estiver alta, incline a lente para baixo.
  • Importância Crucial: Este alinhamento ocular manual é imperativo. Ele garante que a IA não desperdice processamento tentando encontrar rostos nos cantos extremos da lente.

Montagem Arquitetônica em Parede

Para acabamentos superiores sem cabos à vista sobre a mesa de conferência, utilize a montagem suspensa.

  1. Remova o parafuso central da base para desconectar o Suporte de Mesa.
  2. Fixe o Wall Mount (Suporte em L) metálico firmemente à parede, logo abaixo da televisão, utilizando buchas apropriadas.
  3. Ancore a câmera ao suporte de parede. Isso posiciona o eixo central da lente perfeitamente alinhado com o centro de atenção das pessoas (a tela da TV).

*Nota de Instalação: Braçadeiras padrão VESA para fixação da câmera diretamente na estrutura metálica traseira de televisores não estão inclusas e requerem aquisição em lojas de ferragens de terceiros.

5. Diagrama de Conexões e Topologia HDMI

A integridade do sinal depende da correta implantação dos cabos físicos. Siga o fluxo de dados rigorosamente.

O Uso Restrito da Porta HDMI

Muitos usuários cometem o erro de conectar o cabo HDMI da câmera à TV acreditando que a reunião do computador (Teams, Zoom, etc) será exibida. Isso é incorreto. A porta HDMI integrada à V200D é uma saída direta de sensor óptico e possui casos de uso bastante específicos na engenharia de vídeo:

1. Monitoramento Local e Confiança

Ao conectar o cabo HDMI diretamente a uma TV lateral, essa TV exibirá exclusivamente a imagem pura que a lente da câmera está capturando. Serve como um monitor de "confiança" para que os apresentadores na sala vejam se estão bem enquadrados, independentemente do que o computador está processando.

2. A Solução para Espelhamento de Reuniões

Se o objetivo central for projetar a tela do seu computador (ver os rostos das outras pessoas do Zoom, mostrar slides de PowerPoint) na televisão grande da sala de reuniões, a porta da câmera não fará isso. Para esta topologia, você deve adquirir um Hub USB Dorn para HDMI.

O Hub Dorn conecta-se ao seu PC e envia a imagem completa do Windows/Mac diretamente para a TV, fechando o ecossistema perfeito.

3. Estúdios e Placas de Captura Profissionais

Em vez de usar a porta USB com compressão UVC, técnicos de transmissão ao vivo usam a saída HDMI da Meetbar conectada a equipamentos como Blackmagic ou Elgato Capture Cards. Isso insere o feed 4K bruto não-comprimido da câmera em softwares complexos de direção de TV, como o OBS Studio ou vMix.

Conexões de Infraestrutura

  • Energização: Conecte a fonte de energia AC inclusa diretamente na tomada da parede e o pino cilíndrico na porta "Power". Filtros de linha muito antigos ou adaptadores T ("benjamins") frouxos podem causar micro-reinicializações que desarmam o rastreamento da IA.
  • Host USB: Conecte a ponta quadrada (USB-B) na traseira da câmera, e a ponta achatada comum (USB-A) diretamente em uma porta USB 3.0 azul do computador central da sala. O sistema operacional reconhecerá 3 novos hardwares simultaneamente sem necessidade de instalação manual (Driver UVC Camera, Driver UAC Microphone, Driver UAC Speaker).

6. Maestria Operacional via Controle Remoto IR

O controle remoto infravermelho de 14 botões é o centro de comando do equipamento, proporcionando controle táctil profundo durante apresentações ao vivo sem a necessidade de acessar painéis no computador.

Gestão de Alimentação e Áudio

  • Botão Power (1): Alterna o sistema optoeletrônico. Pressioná-lo não desliga a energia da placa-mãe (o que desestabilizaria o USB), mas ativa o Modo Standby (Led Verde), desativando o envio de imagens para total privacidade sem perder a conexão com o PC.
  • Volume e Mute (4, 5, 11, 12): Controle independente do volume de saída dos alto-falantes da barra. Os botões de corte (Mute) separam os sistemas: você pode mutar o microfone (Led Vermelho Piscante) ou mutar as caixas de som independentemente.

Comandos de Inteligência Artificial

  • Modos de IA (6): Um botão cíclico dedicado. Cada toque altera a rotina algorítmica ativada no momento (circulando entre Auto-Framing de grupo, Tracking de voz, etc.).
  • Exit AI Mode (7): Um "freio de emergência". Se a Inteligência Artificial focar no local errado devido a ruídos inesperados graves, pressione este botão para abortar imediatamente qualquer rastreamento e devolver o controle mecânico ao usuário.

Motorização PTZ Digital e Mecânica

  • Direcionais e Lupa (3, 13, 14): Com a Inteligência Artificial desligada, as setas acionam o movimento digital ePTZ pela sala panorâmica. Os botões de Lupa fecham o quadro no assunto desejado com processamento multi-camada que mitiga perdas visuais.
  • Interruptor FOV (8): Expande ou comprime a angulação matemática da lente, readequando-a para Huddle Rooms minúsculos ou grandes salas alongadas com um único clique.

O Poder dos Presets (Botão 2)

Presets são posições de câmera (ângulo de pan/tilt e nível de zoom) armazenadas na memória persistente da V200D.

  • Como Gravar: Use as setas e o zoom para enquadrar um foco fixo (ex: o rosto do CEO em sua cadeira ou um quadro branco). Pressione e MANTENHA SEGURADO a tecla numérica escolhida (ex: 1) por três segundos. A lente piscará confirmando a gravação.
  • Como Acionar: Dê um único TOQUE RÁPIDO na tecla numérica. A câmera realizará um corte instantâneo, retornando cirurgicamente para o exato enquadramento memorizado.

7. Arquitetura de Rede LAN e IP Estático

A porta traseira Ethernet (RJ45) não fornece internet à câmera. Ela expõe o sistema operacional interno da Meetbar para a rede local (LAN), permitindo controle técnico total através de navegadores web.

Blindagem de Fábrica

Por normas de segurança de rede, o dispositivo sai da linha de montagem travado e blindado em um IP estático imutável:
192.168.0.189

Nenhum roteador mudará este IP automaticamente (DHCP desligado). Para realizar o primeiro acesso de configuração, você deverá forçar o seu computador de engenharia a ingressar na mesma faixa/sub-rede "0".

Fase 1: Mudando a Sub-rede do Computador (Windows)

O objetivo é colocar o seu computador e a câmera na mesma rua lógica (a rua ".0"). Conecte um cabo de rede direto da V200D ao seu PC.

  1. Navegue até Painel de Controle > Rede e Internet > Central de Rede e Compartilhamento.
  2. No painel esquerdo, clique em Alterar as configurações do adaptador.
  3. Localize a conexão "Ethernet", clique com o botão direito e selecione Propriedades.
  4. Encontre o item Protocolo IP Versão 4 (TCP/IPv4) na lista, selecione-o e clique no botão Propriedades.
  5. Marque a opção radial "Usar o seguinte endereço IP" e preencha agressivamente os campos estáticos:
    • Endereço IP: 192.168.0.100 (Ou qualquer número diferente de .189 no fim)
    • Máscara de Sub-rede: 255.255.255.0
    • Gateway Padrão: 192.168.0.1
  6. Clique em OK, feche as telas e aguarde a placa de rede reiniciar internamente (cerca de 5 segundos).

Fase 2: Integração e Alteração Final

Agora o seu PC consegue encontrar a câmera na rede local para alterar sua configuração final.

  1. Abra seu navegador moderno (Chrome, Edge ou Firefox).
  2. Na barra de endereços (URL), digite o IP de fábrica: http://192.168.0.189 e pressione Enter.
  3. Você estará no painel operacional (Web UI) do equipamento. Navegue pelas guias verticais até Setup > Network Settings > Local Network.
  4. Agora, modifique o "IP Address" do equipamento para se alinhar com o escopo da rede real corporativa da sua empresa (Exemplo: se os roteadores da empresa distribuem IPs 10.0.0.X, mude o IP da câmera para 10.0.0.189).
  5. Ajuste a Máscara e coloque o Gateway Padrão correto do roteador da sua TI corporativa.
  6. Clique em Save / Apply. A câmera reiniciará para assimilar o novo IP corporativo estático.

Não esqueça: Volte nas configurações TCP/IPv4 do seu computador e marque "Obter endereço IP automaticamente" (DHCP) para recuperar seu próprio acesso à internet normal!

8. Algoritmos de Inteligência Artificial e Resposta Cinética

A verdadeira singularidade técnica do Dorn V200D não é a lente de vidro 4K, mas sim as redes neurais processando dezenas de quadros de vídeo por segundo e dados sonoros direcionais simultaneamente para tomar decisões cruciais de direção de câmera de forma autônoma.

Rastreio de Orador (Voice Tracking e Triangulação Beamforming)

Este não é um simples sensor de volume. O sistema utiliza a latência acústica minúscula entre os 8 microfones espalhados pelo chassi para calcular matematicamente a angulação horizontal e vertical exata da voz humana na sala de conferências.

Para evitar o que os engenheiros chamam de "Camera Hunting" — cortes caóticos de vídeo causados por tosses, papéis sendo amassados, teclados batendo ou cadeiras arrastando — a IA impõe dois parâmetros operacionais severos na tomada de decisão de enquadramento:

  • Limiar de Tempo Contínuo: A IA só considerará cortar a imagem de um orador se a nova fonte de voz ultrapassar rigorosamente 3 segundos ininterruptos de fala humana detectada. Tosses não acionam o movimento.
  • Limiar de Deslocamento Espacial: A IA ignora o áudio se a origem da nova fala estiver em uma proximidade direcional muito curta do orador atual. A origem precisa mudar em mais de 20 graus de diferença angular para justificar uma troca de enquadramento, estabilizando as visões durante sussurros de quem senta colado.

Perfis de Cena (Scene Analysis)

A câmera compreende o contexto arquitetônico da reunião quando ensinada no menu OSD:

  • Modo Speech / Presentation: Otimizado agressivamente para salas de aula, púlpitos e auditórios. A câmera recorta a imagem fechada no professor e acompanha os micro-movimentos dele caminhando de ponta a ponta do palco como se fosse um cinegrafista focado na pessoa principal.
  • Modo Discussion: Otimizado para mesas retangulares ou redondas executivas. Em meio a interrupções rápidas de múltiplas pessoas, a imagem entra temporariamente em "tela-dividida lateral" (Picture-in-Picture duplo) exibindo os 2 oradores mais recentes. Somente quando o ruído da sala pausa por 7 a 8 segundos inteiros é que o quadro fecha novamente em plano solo no vencedor do debate.

Auto-Framing e Preservação 4K (Zoom Limits)

O Multi-Person Framing (Enquadramento Automático) analisa dezenas de silhuetas. Ele executa recortes eletrônicos de borda (crop ePTZ) para extirpar pixels vazios que contêm apenas cadeiras vazias ou teto, centralizando simetricamente o bloco maciço de participantes humanos dentro da tela.

Ameaça da Degradação Óptica e como corrigi-la:

Todo zoom digital "destrói" pixels inerentemente. Um crop de 10X em qualquer sensor de mercado transforma a imagem em blocos turvos. Para que a IA nunca seja agressiva o suficiente a ponto de degradar a nitidez óptica do seu sensor 4K, ajuste forçadamente pelo Menu OSD o "Zoom Limit". Ao travar em 2X ou 3X, você permite que a IA faça todo o trabalho autônomo de direção de arte, mas a proíbe de ultrapassar barreiras de ampliação que destruiriam a qualidade Ultra HD percebida pelos usuários no outro lado da linha.

Cinematografia Digital: Efeitos de Câmera e Tracking Speed

A forma como a câmera se movimenta visualmente no monitor altera drasticamente o conforto psicológico e o esgotamento visual da pessoa que assiste a reunião longa em casa.

Instant Cut (O Corte Seco Técnico)

A imagem pisca imperceptivelmente de um quadro para outro (do orador da esquerda imediatamente para o da direita na mesa). Remove qualquer vislumbre de "tontura" ou "enjoo de mar" induzido por movimento, suprimindo o rastro visual de "caminhar pela sala". Frequentemente usado em ambientes burocráticos onde clareza é melhor que beleza.

Smooth Switch (A Transição Cinemática)

O processador matricial utiliza vetores matemáticos para simular a física e o peso exatos da musculatura do pescoço e olho humanos, criando um "Pan Digital" constante. A imagem não corta; ela varre e arrasta o fundo da sala suavemente pelo quadro entre oradores, produzindo uma sensação imersiva inigualável de "presença física" real.

Ritmo de Deslocamento (Tracking Speed): Normal / Fast / Slow

Parâmetro de aceleração da matriz matemática disponível no menu OSD. Controla a "ansiedade algorítmica" da IA. Colocar em Fast torna a câmera extremamente hiperativa para micro-reações do grupo. Colocar em Slow permite transições visuais languidas, luxuosas e contemplativas, perdoando mais os erros de fala da mesa antes de agir sobre eles.

9. OSD Tree: Navegação de Menus Profundos

Pressione a tecla central de menu no seu controle infravermelho para gerar o Overlay On-Screen Display (OSD) sobre a sua imagem de vídeo no computador ou monitor. Use os direcionais para explorar cada sub-árvore detalhada abaixo e confirme no botão central.

Root Menu: Video

  • 2D NR (Redução Espacial): Processamento focado na mitigação de grãos e ruídos na imagem em pixels fixos em salas escuras. [Auto, 1-5, Close]
  • 3D NR (Redução Temporal): Filtro anti-fantasmas que atua suavizando os rastros criados por pessoas movendo os braços freneticamente. [Auto, 1-5, Close]
  • Estilo de Cor (Style): Processamento colorimétrico de saída [Standard / ZOOM].
  • Backlight Compensation: Exposição extrema contra silhuetas. Acenda [ON] se a câmera estiver de frente para uma parede de vidro inteira em dia ensolarado.
  • Anti-Flicker Compensator: Resolve o batimento em cascata da energia elétrica causado por lâmpadas fluorescentes e painéis de LED antigos [50Hz, 60Hz].
  • HDMI Out Protocol: Força resoluções brutas do sensor pelo cabo [720P50/60, 1080P25/30/50/60, 4K25/30]. Crucial para handshakes com placas de captura da Elgato ou Monitores legados.
  • UVC Bandwidth Mode: Configuração de entrega de pacotes [Isoc / Bulk]. Apenas troque sob orientação estrita de um engenheiro de rede.

Root Menu: Setting

  • System Language: Interface do usuário OSD [English / Chinese].
  • EPTZ Control: Habilita globalmente os recortes baseados no chip optoeletrônico principal. Desativar transforma a barra em uma câmera fotográfica estática [ON/OFF].
  • Zoom Limit Threshold: Como detalhado no capítulo de IA, tranca matematicamente a capacidade de destruição de pixel para proteger a óptica [2X, 3X, 4X, 5X].
  • Tracking Core Mode: Troca instantânea do comportamento fundamental neural [Multi-Person, Single-Person, Speaker-Tracking, Speaker Close-up isolado].
  • Scene & Tracking Variables: Parâmetros atrelados à arquitetura do ambiente, suavidade de transições e velocidade do motor de tomada de decisões autônomas.

Root Menu: Audio

  • Auto Gain Control (AGC): Sistema eletrônico brutalmente útil que pega a voz de um sussurro a 5 metros da câmera e a aumenta, e abaixa a voz da pessoa gritando do lado dela. [ON/OFF].
  • Auto Noise Reduction (ANR): Supressão subtrativa focada na remoção do zumbido mecânico persistente de potentes compressores de Ar Condicionado industrial ao fundo da sala [ON/OFF].

Root Menu: System & Tools

  • About (About Module): Impressão de log vital contendo o IP fixo atual para acesso web e versão do firmware de Software e Hardware. Exigido pelo suporte técnico de RMA (nível Tier 2).
  • PTZ Calibrate Actuator: Se a barra sofrer choques mecânicos violentos e o chip achar que está torto, use esta função crítica. Ela reinicia a matriz espacial da lente inteira e reseta o "Centro Absoluto". Exige confirmação "YES".
  • Restore Default: Um Wipe de fábrica em baixo nível. Exclui predefinições de IP da rede, destrói Presets salvos e retorna a câmera à configuração puramente Plug & Play. Use como último recurso arquitetural de diagnóstico.
