Manual Técnico de Operação
Dorn Z PRO
Leia este manual cuidadosamente antes da utilização. Este documento orienta detalhadamente sobre a operação, posicionamento correto e solução de problemas do seu equipamento de contrainteligência.
1. Visão Geral e Design Camuflado

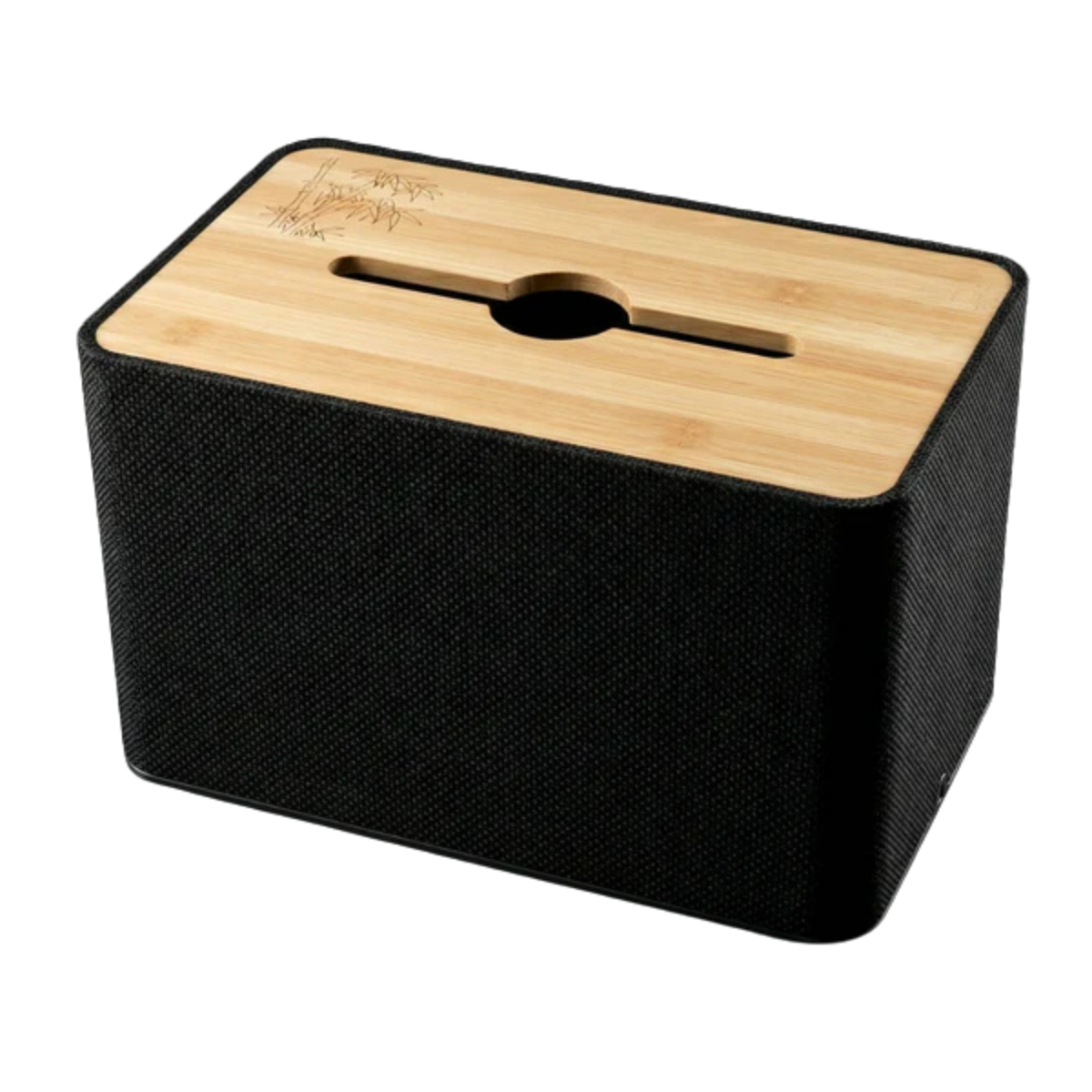

Este equipamento adota o formato visual de um objeto de decoração do tipo porta-lenços para garantir total discrição em ambientes corporativos e salas de reuniões. O design foi desenvolvido para se integrar naturalmente ao mobiliário, sem despertar a atenção de observadores, mantendo a proteção do ambiente de forma oculta e eficaz.
Ocultação Reforçada e Tecnologia
O dispositivo utiliza emissores ultrassônicos embutidos sob a aparência de uma caixa de lenços de papel. Lenços de papel reais podem ser inseridos no topo para reforçar a camuflagem, tornando o objeto 100% natural perante visitantes.
Além da discrição física, o equipamento conta com uma função de detecção inteligente. Capaz de identificar vozes humanas ao redor, ele entra automaticamente no modo de blindagem sônica apenas quando detecta atividade vocal, operando de forma silenciosa e autônoma.
2. Emissão Omnidirecional e Posicionamento
Este equipamento utiliza a tecnologia de Emissão Omnidirecional Planar. Diferentemente de sistemas genéricos que dispersam energia para o teto ou para o chão, este modelo concentra 100% da sua potência de ultrassom exclusivamente no plano horizontal. Isso cria um cinturão de proteção de 360 graus exatamente na altura em que os dispositivos de gravação (celulares sobre a mesa) costumam ser posicionados. Para garantir cobertura total, posicione o aparelho preferencialmente no centro da mesa de reuniões.
A eficácia do raio de bloqueio varia conforme a sensibilidade do hardware de captação do dispositivo alvo. Para equipamentos com microfones de alta sensibilidade e ganho aberto (como escutas ambientais, gravadores de voz digitais dedicados e microfones espiões), o alcance pode chegar a até 8 metros. Para smartphones modernos com múltiplos microfones, resistência à água e algoritmos avançados de cancelamento de ruído (ex: Apple iPhone de última geração), deve-se respeitar um perímetro de segurança restrito de até 2 metros para garantir a saturação completa dos canais de áudio.
Para a utilização padrão, o equipamento deve ser posicionado diretamente sobre a mesa, onde sua base oferece estabilidade completa. Para o funcionamento correto do bloqueio, é imprescindível que exista linha de visada direta entre as laterais do bloqueador e o dispositivo alvo. Não posicione o equipamento no chão, em prateleiras altas ou desniveladas. O bloqueador deve estar na mesma superfície de apoio que os celulares e gravadores, garantindo que o feixe de ultrassom atinja as membranas dos microfones sem barreiras físicas atravessadas.
3. Controles do Painel e Operação

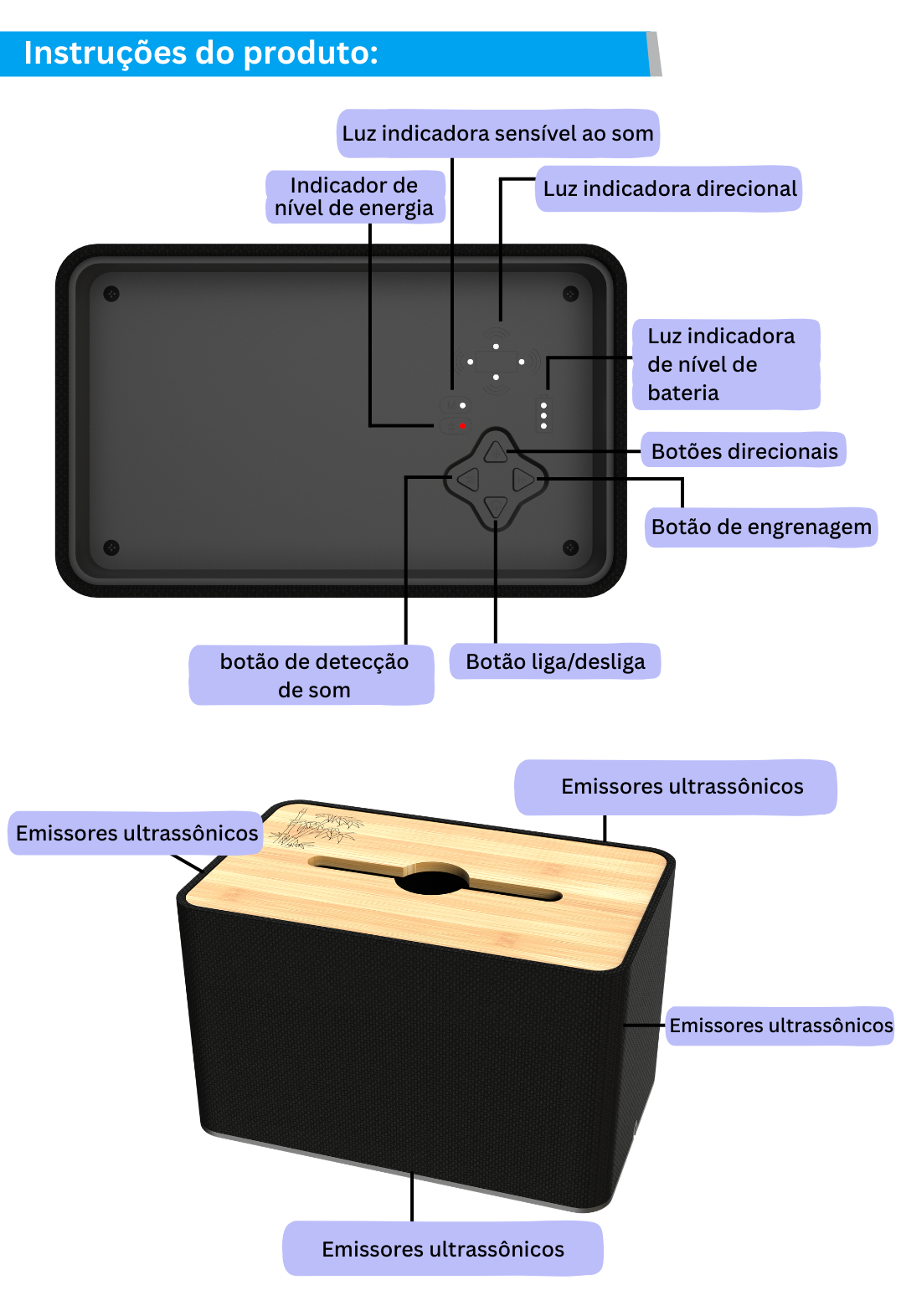

Siga as instruções numéricas baseadas no diagrama abaixo para operar corretamente o painel de controle do Dorn Z PRO:
Pressione e segure o botão liga/desliga para ligar o dispositivo. A configuração padrão ao iniciar é o modo forte. Para desligar completamente o aparelho, pressione e segure o botão novamente até que todas as luzes se apaguem.
Este dispositivo possui dois modos de operação: forte e suave. A luz indicadora vermelha sinaliza o modo forte e a luz verde indica o modo suave. Selecione de acordo com a situação ambiental: geralmente, utiliza-se o modo suave em espaços pequenos e fechados, e o modo forte em escritórios ou salas de reunião maiores.
Pressione a tecla "M" para ativar a função de controle por voz. Pressione a tecla novamente para desativá-la. Quando ativada, se não houver som de conversa no ambiente, o dispositivo interromperá temporariamente a blindagem ultrassônica. Ao detectar o som de qualquer conversa no ambiente, ele retomará a função de blindagem de áudio imediatamente.
Pressione o botão de direção para alternar os quadrantes de saída do sinal (ex: apenas frente, apenas trás, ou ambas as direções ativas simultaneamente). Quando o dispositivo é recém-ligado, ele emite o sinal de bloqueio em todas as direções (frente e trás) por padrão.
Após ligar o dispositivo, pressione o botão liga/desliga brevemente para entrar no modo de espera (standby). A luz indicadora de direção se apagará, sinalizando a pausa. Pressione o botão liga/desliga brevemente de novo para retomar o funcionamento.
- Para evitar o acionamento acidental do aparelho (ex: dentro de malas), a chave mecânica principal no aparelho deve estar ligada para que ele aceite comandos do controle remoto.
- Método de uso: Com o aparelho ligado fisicamente, pressione a tecla "OFF" do controle remoto para forçar a entrada no modo de espera (a luz indicadora se apagará). Pressione "ON" no controle para reativar o bloqueio à distância.
Use exclusivamente o carregador original fornecido para carregar. Durante o carregamento, a luz indicadora acende em vermelho; ao atingir 100%, a luz muda para verde. O carregamento é suportado mesmo com o aparelho em uso. O visor lateral exibe 3 níveis da carga da bateria. Durante a operação, se a energia estiver criticamente baixa, a última luz do símbolo da bateria piscará para alertar e, logo em seguida, o aparelho desligará automaticamente para proteger as células de carga.
4. Solução de Problemas (Troubleshooting)
Solução: Dispositivos modernos possuem microfones com cancelamento de ruído estéreo agressivo e membranas de resistência à água (IP68) que filtram nativamente frequências ultrassônicas. Nestes casos, reduza a distância operacional para o perímetro de segurança de até 2 metros. É obrigatório que o bloqueador e o celular alvo estejam na mesma superfície e altura (mesmo plano horizontal sobre a mesa) para garantir o alinhamento direto dos feixes emissores com os dutos dos microfones.
Solução: Verifique se há obstrução da "linha de visada". O ultrassom não tem capacidade de atravessar materiais sólidos. Remova objetos como garrafas de água, telas de notebooks, vasos altos ou pastas grossas que estejam posicionados entre o corpo do bloqueador e o dispositivo alvo, pois eles criam sombras acústicas (pontos cegos) onde a proteção não atua.
Solução: Isso ocorre normalmente por dois motivos. Primeiro, verifique o indicador de nível de bateria; se a carga estiver crítica, o sistema corta a energia. Conecte o carregador original à tomada. Segundo, se ocorreu após muito tempo de uso ininterrupto, o sistema de proteção térmica interna pode ter sido acionado; basta aguardar de 10 a 15 minutos para o resfriamento natural do chassi antes de religá-lo.
Solução: O equipamento deve operar 100% livre de coberturas. Tecidos grossos, couro, madeira ou o interior abafado de bolsas e gavetas bloqueiam fisicamente a saída dispersiva das ondas ultrassônicas, anulando o efeito de proteção no ambiente. Mantenha o dispositivo sempre sobre a mesa principal ou superfície aberta e desobstruída.
Solução: Um aumento perceptível de temperatura na superfície externa é esperado e considerado normal durante operações prolongadas no "Modo Forte", devido à atividade elétrica extrema dos componentes internos de amplificação. O chassi e a grade do Dorn Z PRO foram projetados estruturalmente para dissipar esse calor gerado com segurança para o ambiente exterior.
5. Notas Complementares
-
Percepção e Efeito Psicológico (O Chiado)
Após iniciar o equipamento em alta potência, se você notar um leve "ruído de fundo" agudo ou chiado próximo ao aparelho, isso é um comportamento normal de dissipação acústica. A ciência consciente de que o dispositivo está ativamente ligado sobre a mesa gera uma expectativa psicológica de alerta, tornando esse som residual aparentemente muito mais evidente para o dono do que ele realmente será para um visitante desavisado imerso na conversa.
-
Cuidado Crítico nos Testes Manuais
Ao realizar testes particulares para atestar a eficácia, NÃO grave falando com a boca encostada ao celular. A vibração física e o forte deslocamento de ar gerado pela voz humana, quando injetados a milímetros de distância diretamente contra o microfone, forçam a captação mecânica e ignoram a barreira ultrassônica. Na prática corporativa real, é impossível que um dispositivo espião fique a centímetros da boca de quem fala na reunião. Teste simulando posições normais de bolso, mesa ou pasta.
-
Variação de Tecnologia do Alvo
O mercado global utiliza milhares de marcas diferentes de celulares, smartwatches e gravadores espiões, cada qual possuindo matrizes de captação e chips de processamento de áudio distintos. Como resultado puramente tecnológico e natural, a estética (o tipo de ruído captado na gravação bloqueada) e o limite de distância do efeito de interferência variarão de forma dinâmica dependendo estritamente da arquitetura interna do microfone alvo utilizado pelo oponente.
Comercial e Suporte
Para solicitar um orçamento corporativo personalizado, tirar dúvidas operacionais ou acionar nossa equipe técnica especializada, utilize nossos canais de atendimento direto:
Termo de Responsabilidade: Uso de Equipamentos de Proteção de Privacidade
ATENÇÃO: Os dispositivos comercializados neste site utilizam tecnologia de emissão ultrassônica com o propósito exclusivo de saturar microfones físicos, protegendo o usuário contra escutas ambientais clandestinas e gravações de áudio não autorizadas em ambientes privados. Nossos equipamentos não emitem radiofrequência e não interferem em sinais de telecomunicações (Celular, Wi-Fi, Bluetooth), estando em conformidade com as restrições de órgãos reguladores.
Ao adquirir este equipamento, o comprador declara estar ciente de que o dispositivo é uma ferramenta de proteção à privacidade (Art. 5º, inciso X da Constituição Federal). É terminantemente proibido o uso deste equipamento para facilitar, acobertar ou incentivar atividades criminosas, assédios, fraudes, ou para impedir a produção de provas lícitas por parte de autoridades ou indivíduos amparados pela lei.
A Dorn Solutions atua apenas como fornecedora da tecnologia e isenta-se de qualquer responsabilidade civil, criminal ou administrativa decorrente da utilização inadequada ou má-fé por parte do usuário. A instalação, o uso no dia a dia e as consequências legais geradas pela operação do equipamento são de responsabilidade única e exclusiva do comprador e do usuário final.
O desconhecimento da legislação vigente não exime o usuário de suas responsabilidades perante a lei.
