Manual Técnico de Operação

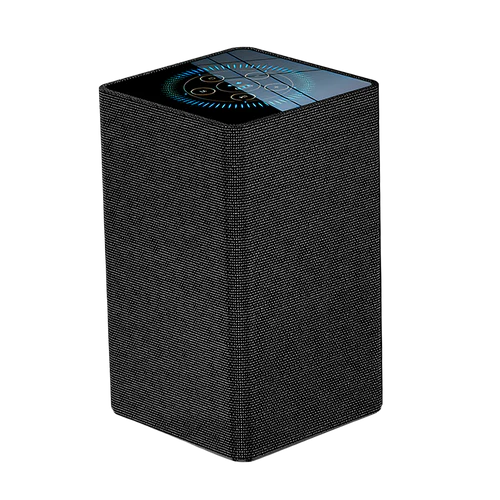

Guia de referência oficial para as especificações, capacidades e operação do equipamento Dorn XZ Music (Torre Vertical 360°). Leia atentamente as instruções antes do uso. As imagens são apenas para referência, o produto real deve prevalecer.
I. Perfil do Produto
Na era da informação altamente desenvolvida de hoje, a privacidade e a segurança tornaram-se cruciais. A natureza oculta de micro-escutas, smartphones e outros dispositivos que captam som torna possível que informações importantes sejam roubadas sem percepção, trazendo perdas incalculáveis.
O Dorn XZ Music é um equipamento eletrônico de alta performance projetado estritamente para resistir a gravações ilegais. Através de uma poderosa emissão ultrassônica multidirecional, ele gera interferência mecânica direta nos diafragmas de microfones, garantindo privacidade absoluta sem percepção audível pelas pessoas presentes.
Aplicações Estratégicas
- Salas de Reunião Diretiva
- Escritórios Executivos
- Ambientes Corporativos Sensíveis
- Áreas de Segurança Privada e Sigilo
II. Arquitetura e Especificações
Emissão 360° Homogênea
O sistema utiliza uma matriz distribuída de 140 transdutores ultrassônicos (35 organizados em cada uma de suas 4 faces) com emissão simultânea. Esta arquitetura em torre vertical garante uma cobertura densa e homogênea em todo o plano horizontal da sala.
Active IA-Block 4.0
Equipado com tecnologia proprietária, o Dorn XZ Music realiza uma variação dinâmica de frequência e modulação em tempo real, impedindo que o áudio seja recuperado posteriormente por softwares avançados de limpeza.
| Característica | Especificação |
|---|---|
| Modelo | Dorn XZ Music (Formato Torre Vertical) |
| Raio de Atuação | Até 8 metros (Ideal para ambientes fechados e salas de reunião) |
| Bateria | 7.790 mAh (Garante alta autonomia e mobilidade) |
| Dimensões Físicas | 132 mm (Largura) x 132 mm (Profundidade) x 232 mm (Altura) |
Conteúdo da Embalagem
- 1x Equipamento Dorn XZ Music (Torre Vertical)
- 1x Cabo de Alimentação / Carregamento
- 1x Manual Técnico de Operação
III. Introdução às Operações e Painel
Pressione e segure a tecla de energia (Power) por 2 segundos para ligar ou desligar. O estado padrão após ligar é o modo de repouso (Standby).
No modo de repouso, a tecla pisca. Clique na tecla para iniciar a interferência. Após o início, a luz indicadora da tecla e a da tecla "-" estarão sempre acesas (marcha baixa padrão). Clique na tecla novamente para retornar ao repouso.
Quando ligado e emitindo, clique na tecla "+" e a luz indicadora acenderá para indicar bloqueio forte. Clique na tecla "-" para retornar à marcha fraca.
Com o aparelho ligado, clique na tecla "M" para ativar ou desativar a detecção de som. Quando ativado (luz "M" acesa), o aparelho iniciará a interferência apenas ao detectar vozes no ambiente; no silêncio, ele entra em repouso automaticamente.
O nível de bateria é exibido após ligar, contendo 3 indicadores de energia. O indicador principal de carregamento está localizado no próprio adaptador de energia. Use sempre o adaptador original. Durante a carga, a luz do adaptador fica vermelha; quando totalmente carregado, a luz fica verde. O equipamento suporta uso contínuo enquanto carrega.
IV. Alto-falante Bluetooth e Conexões
O processador de áudio é independente do gerador ultrassônico. O dispositivo pode reproduzir áudio ou música com clareza enquanto mantém o escudo de bloqueio totalmente ativo.
- Com o aparelho ligado, clique na tecla de Bluetooth para ativar ou desativar a função de alto-falante.
- A luz indicadora da respectiva tecla acenderá. O sistema emitirá o aviso de voz "TURN ON".
- No seu celular, pesquise por novos dispositivos Bluetooth.
- Conecte-se ao dispositivo nomeado como "BT SPEAKER" (ou equivalente de fábrica).
- Quando conectado com sucesso, o sistema emitirá o aviso de voz "CONNECT", confirmando a sincronização.
V. Uso do Controle Remoto Físico
- ① O controle remoto **não serve para ligar ou desligar a energia geral** do equipamento. O aparelho já deve ter sido ligado previamente pelo botão "Power" no painel principal.
- ② No estado de repouso (Standby), pressione a tecla ON no controle remoto para iniciar imediatamente a interferência ultrassônica.
- ③ No estado de funcionamento, pressione a tecla OFF no controle para pausar a emissão e colocar o equipamento de volta em repouso.
VI. Métodos de Uso e Configuração
Diferente de sistemas unidirecionais, o Dorn XZ Music emite em 360 graus. Posicione-o preferencialmente no centro da mesa de reuniões para garantir que todas as direções e assentos sejam cobertos de forma igualitária pelo campo de interferência.
Organize a superfície de trabalho para garantir que não haja obstáculos físicos densos encostados ao redor do equipamento. A direção da interferência deve ser mantida aberta e livre de objetos estranhos para máxima eficácia.
- ① Pesquise no aplicativo correspondente ou escaneie o código QR do programa no rótulo do dispositivo;
- ② Ao adicionar o dispositivo, insira a senha padrão de fábrica: 123456;
- ③ Se você esquecer sua senha após alterá-la no aplicativo, com o aparelho ligado, pressione o botão "+" do painel físico 5 vezes seguidas para restaurar a senha padrão.
VII. Precauções Críticas [Leitura Obrigatória]
-
1. Percepção de Ruído Físico
Após ligar a interferência, algumas pessoas mais sensíveis poderão ouvir um leve ruído branco ou chiado. Isso se deve à vibração ultrassônica através de alta frequência, bem como à propagação de som de baixa frequência gerado pela colisão do sinal com o meio circundante e os móveis. Este é um fenômeno normal da blindagem. Reduza para a marcha fraca ou afaste a distância do aparelho para mitigar o ruído audível.
-
2. Protocolos para Testes e Validação
Quando os usuários testarem o efeito anti-gravação por conta própria, NÃO falem com o telefone celular de teste encostado perto de sua boca. Se a voz humana estiver colada ao microfone, o áudio transporá o limiar do equipamento. Na aplicação real e tática de uma reunião, é impossível que o adversário coloque o telefone celular ao lado da sua boca para gravar. Teste com o celular sobre a mesa ou no bolso, simulando uma gravação oculta real.
-
3. Limitações Variáveis de Hardware Alvo
Marcas e modelos diferentes de dispositivos de gravação ou telefones celulares possuem arquiteturas acústicas distintas e algoritmos de redução de ruído variados, o que pode resultar em diferentes intensidades e características no efeito da interferência percebida na gravação.
VIII. Termos de Uso e Isenção de Responsabilidade
Sobre este Manual: Este manual serve como guia prático de orientação para o uso do equipamento. Devido a aprimoramentos técnicos e atualizações contínuas de hardware/firmware, as informações e especificações podem sofrer alterações sem aviso prévio. Recomendamos verificar os nossos canais oficiais para obter o conteúdo mais recente.
Isenção de Responsabilidade: O uso deste equipamento é de inteira responsabilidade do utilizador. A fabricante não se responsabiliza por eventuais danos diretos, indiretos, perdas de dados ou lucros cessantes decorrentes da má utilização do dispositivo ou da aplicação inadequada das instruções presentes neste manual. É dever do utilizador operar o sistema em total conformidade com as legislações locais vigentes relativas à privacidade e segurança.
